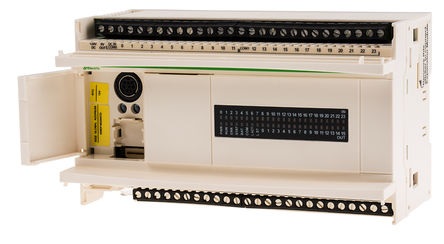

Unités de base Twido de Schneider Electric

Contrôleur programmable Twido de Schneider offrant des solutions d'automatisation flexibles pour les systèmes de commande. Conçu pour être facile à utiliser et flexible, avec des fonctions de commande puissantes.

L'empreinte réduite diminue la taille de panneau pour les applications où l'espace est limité.
Options de câblage souples (borniers à vis amovibles et connecteurs de type ressort pour unités extensibles) permettant un câblage rapide et facile
Adapté aux applications nécessitant 10 à 264 points E/S
Contrôleurs compacts disponibles avec 10, 16, 24 ou 40 points E/S
Chaque contrôleur possède un port de programmation RS-485. Le code commande528-8643 possède également un port Ethernet RJ45.
Contrôleurs modulaires disponibles avec 20 ou 40 points E/S
Tous les produits de la gamme Twido sont conformes aux normes des agences de réglementation suivantes : CEI 61131-2, UL 1604/CSA C22.2 n° 213 (classe 1, division 2, groupes A, B, C, D), CE et TÜV

Configuration E/S maximale

Afin de connecter tous les modules numériques d'entrée/de sortie et tous les modules analogiques d'entrée/de sortie aux contrôleurs de base, les unités doivent être montées sur des rails DIN en partant du côté droit des bases, conformément aux règles suivantes :

Les bases compactes 10 et 16 E/S ne peuvent pas être étendues.
Les bases compactes 24 E/S peuvent accueillir un maximum de 4 modules.
Les bases compactes 40 E/S peuvent accueillir un maximum de 7 modules.
Les bases modulaires 20 E/S peuvent accueillir un maximum de 4 modules.
Les bases modulaires 40 E/S peuvent accueillir un maximum de 7 modules.
